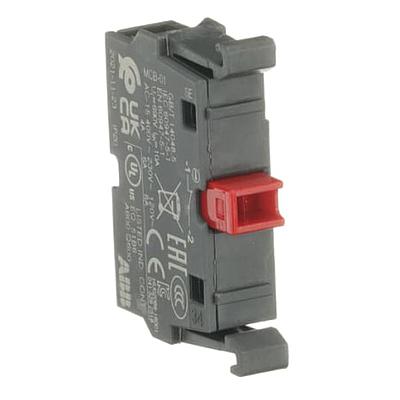

Bloque de contactos MCB-01

1SFA611610R1010

El bloque de contacto MCB-01 es: - No iluminado - Bloque de contacto único - Montaje frontal - plateado (Ag) - 0 NA - 1 NC - 690 V

Este bloque de contacto forma parte de la gama de plástico modular de ABB, la gama más versátil con un alto nivel de flexibilidad y clasificaciones eléctricas líderes en el mercado. Diseñado para una confiabilidad total, una vida útil más prolongada y la mayor durabilidad mecánica. Los contactos autolimpiables garantizan un funcionamiento fiable sin necesidad de mantenimiento, lo que aumenta el tiempo de actividad. Un alto grado de protección garantiza la fiabilidad en entornos extremos. El diseño innovador simplifica todo el proceso, desde la selección hasta la instalación fácil y rápida, sin herramientas. La solución perfecta para cada aplicación.

*Imagen ilustrativa, consultar especificaciones

Especificaciones:

Ancho neto del producto: 0,01 m

Altura neta del producto: 0,044m

Profundidad/longitud neta del producto: 0,028 m

Peso neto del producto: 0,04 kg

Temperatura ambiente: Funcionamiento -25 ... +70 °C, Almacenamiento -40 ... +85 °C

Iluminación: no iluminado

Tipo de montaje: Montaje frontal

Número de Contactos Auxiliares NC: 1

Número de contactos auxiliares NO: 0

Grado de protección: Terminales IP20

Grado de contaminación: 3

Tensión nominal de aislamiento (U i ): 690 V

Tensión soportada de impulso nominal (U imp ): 6 kV

Frecuencia nominal (f): 50/60 Hz

Voltaje operativo nominal: Máximo 690 V

Corriente operativa nominal DC-13 (I e ): (24 V) 5 A (125 V) 0,55 A

Corriente operativa nominal AC-15 (I e ): (230 V CA) 6 A

Pérdida de potencia: Máximo 2,5 W

Durabilidad mecánica: 10 millones

Capacidad de conexión: Flexible con Virola 1 x 0.75...2.5 mm² Flexible con Virola 2 x 0.75...2.5 mm² Flexible con Virola Aislada 1 x 0.75...2.5 mm² Flexible con Virola Aislada 2 x 0.75...2.5 mm² Flexible 1 x 0.75 ... 2,5 mm² Flexible 2 x 0,75 ... 2,5 mm² Sólido 1 x 0,75...2,5 mm² Sólido 2 x 0,75...2,5 mm²

Tipo de conexión: Abrazadera de tornillo

Tipo de terminal: Terminales de tornillo

Par de apriete: 0,9 N·m

Longitud de pelado de cables: 8mm
