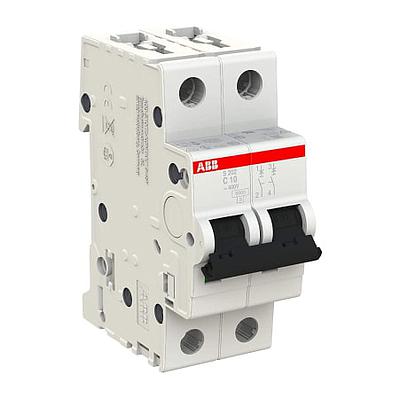

S202-C10 Disyuntor miniatura - 2P - C - 10 A

2CDS252001R0104

Los interruptores automáticos en miniatura System pro M compact S200 son limitadores de corriente. Disponen de dos mecanismos de disparo diferentes, el mecanismo de disparo térmico retardado para protección contra sobrecarga y el mecanismo de disparo electromecánico para protección contra cortocircuito. Están disponibles en diferentes características (B,C,D,K,Z), configuraciones (1P,1P+N,2P,3P,3P+N,4P), poderes de corte (hasta 6 kA en 230/400 V AC ) y corrientes nominales (hasta 63A). Todos los MCB de la gama de productos S200 cumplen con IEC/EN 60898-1, IEC/EN 60947-2, UL1077, lo que permite su uso en aplicaciones residenciales, comerciales e industriales. El contacto auxiliar de ajuste inferior se puede montar en S200 para ahorrar un 50 % de espacio.

*Imagen ilustrativa, consultar especificaciones

Especificaciones:

Característica de disparo: C

Voltaje operativo nominal: según según IEC 60898-1 400 V CA, según según IEC 60947-2 400 V CA

Voltaje operativo: Máximo (Tolerancia incluida) 125 V CC

Máximo (Tolerancia incluida) 440 V CA

Mínimo 12 V CA

Mínimo 12 V CC

Tensión nominal de aislamiento (U i ): según según IEC/EN 60664-1 440 V

Voltaje de prueba dieléctrica: 50/60 Hz, 1 minuto: 2 kV

Tipo de voltaje de entrada: AC/DC

Corriente nominal (I n ): 10 A

Frecuencia ( f ): 50 Hz

Frecuencia nominal (f): 50/60 Hz

Pérdida de potencia: 4.2 W, en condiciones nominales de funcionamiento por polo  2,1 W

Conexión de la fuente de alimentación: Arbitrario

Indicación de posición de contacto: Rojo ENCENDIDO / Verde APAGADO

Clase de limitación de energía: 3

Resistencia eléctrica: 20000 ciclos de CA

Resistencia mecánica: 20000 ciclos

Número de polos: 2

Número de postes protegidos: 2

Categoría de sobrevoltaje: tercero

Gama de productos: S200

Par de apriete: 2,8 N·m

Tipo de montaje: Carril DIN

Ancho en número de espacios modulares: 2

Ancho neto del producto: 35mm

Altura neta del producto: 88mm

Profundidad/longitud neta del producto: 69mm

Peso neto del producto: 0,25 kg

Peso neto del poste: 0,125 kg
