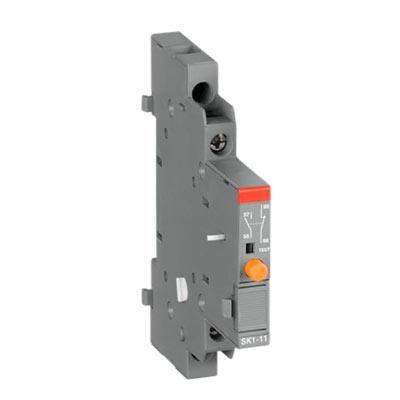

SK1-11 Contacto de señal

1SAM201903R1001

Los contactos de señal SK1 con terminales de tornillo permiten indicar el disparo del interruptor manual de motor (MMS).
Cuando ocurre un disparo, el dispositivo muestra una indicación visual mediante un botón naranja saliente, el cual debe restablecerse manualmente después del evento presionándolo nuevamente.

El contacto SK1 envía señal de disparo independientemente de la causa (corto circuito, sobrecarga o liberación eléctrica AA1/UA1).
Se instala en el lado derecho del arrancador manual de motor y está disponible con contactos normalmente abiertos (NA) y normalmente cerrados (NC).

Especificaciones
Parámetro    Valor
Tensión nominal de operación (Ue)    690 V AC / 600 V DC
Tensión de impulso soportada (Uimp)    6 kV
Tensión nominal de aislamiento (Ui)    690 V
Contactos auxiliares    1NA + 1NC
Grado de protección    IP20
Durabilidad eléctrica    100,000 ciclos
Durabilidad mecánica    100,000 operaciones
Tipo de terminal    Tornillo
Par de apriete (aux.)    0.8 – 1.2 N·m
Longitud de pelado    8 mm
Montaje    Lateral derecho (posiciones 1 a 6)
Tipo de destornillador    Pozidriv 2 (M3)
Capacidad de conexión (circuito auxiliar)

Cable flexible con férula: 0.75 – 1.5 mm²

Cable rígido: 1 – 1.5 mm²

Doble conductor: hasta 2x 1.5 mm²

Dimensiones
Propiedad    Medida
Ancho    9 mm
Altura    90 mm
Profundidad    78.5 mm
Peso neto    0.035 kg
